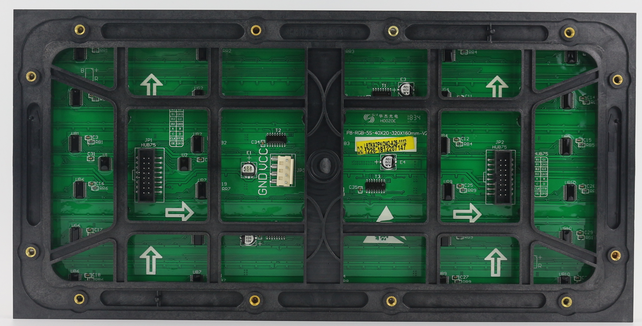

户外P8表贴全彩320*160模组
1.适用范围
本技术手册仅适用于户外表贴P8全彩320*160模组。
2.产品说明
2.1. 户外表贴P8全彩（1/5S）模组构成： PCB（电路板）、灯管（由红色灯管、绿色灯管和蓝色灯管组成一个像素）、驱动集成芯片、塑胶套件。
2.2 通过PWM信号驱动红色LED、绿色LED和蓝色LED的驱动芯片，14bits灰度等级，可形成16384*16384*16384种颜色变换，可显示视频、图像和文字信息等
2.3. 单元板的特点;
●使用超高亮的LED和优质的塑胶件
●高对比度可达到良好的显示效果
●采用高品质恒流驱动土芯片，图像清晰艳丽
●重量轻易于安装、拆卸
●可进行单点、单灯维护，成本低
●单元板具有灯管漏电保护功能、行消影功能、列消影功能
●像素间距为8.0mm，共有40*20个像素点，每个像素点由1R1G1B三灯组成
本技术手册仅适用于户外表贴P8全彩320*160模组。
2.产品说明
2.1. 户外表贴P8全彩（1/5S）模组构成： PCB（电路板）、灯管（由红色灯管、绿色灯管和蓝色灯管组成一个像素）、驱动集成芯片、塑胶套件。
2.2 通过PWM信号驱动红色LED、绿色LED和蓝色LED的驱动芯片，14bits灰度等级，可形成16384*16384*16384种颜色变换，可显示视频、图像和文字信息等
2.3. 单元板的特点;
●使用超高亮的LED和优质的塑胶件
●高对比度可达到良好的显示效果
●采用高品质恒流驱动土芯片，图像清晰艳丽
●重量轻易于安装、拆卸
●可进行单点、单灯维护，成本低
●单元板具有灯管漏电保护功能、行消影功能、列消影功能
●像素间距为8.0mm，共有40*20个像素点，每个像素点由1R1G1B三灯组成
- 产品介绍
3.1 LED参数
|
封装（SMD2525） |
颜色 |
品牌 |
亮度 |
波长 |
数量 |
|
|
R |
晶元 |
350-600mcd |
620-625nm |
1颗 |
|
G |
晶元 |
700-1300mcd |
517.5-520nm |
||
|
B |
晶元 |
100-220mcd |
464-466nm |
3.2屏体技术参数：
|
屏体 技术参数 |
最大功耗 |
510W/㎡ |
使用环境 |
户外 |
|
|
最佳视距 |
≥8m |
盲点率 |
小于万分之三 |
||
|
亮度 |
≥3000cd/㎡ |
屏体平均功耗 |
250-280W/㎡ |
||
|
屏幕水平视角 |
120±20度 |
屏幕垂直视角 |
120±10度 |
||
|
单元板 技术参数 |
像数点间距 |
8mm |
像素密度 |
15625Dots/㎡ |
|
|
分辩率 |
40x20=800 Dots |
结构特点 |
灯驱合一 |
||
|
像素构成 |
1R1G1B |
驱动方式 |
1/5扫恒流驱动 |
||
|
输入电压 |
5.0 V |
套件材料 |
聚碳酸酯PC料 |
||
|
重量 |
0.5Kg |
单元板最大功率 |
26W |
||
|
尺寸（长宽 厚) |
320*160*19.3（mm） |
最大电流 |
<5.2A |
||
|
220V开关电源带载数量 |
<6块户外表贴P8全彩单元板 |
||||
|
系统参数 |
换帧频率 |
>60帧/秒 |
刷新频率 |
1200Hz |
|
|
控制方式 |
计算机控制，逐点一一对应，视频同步，实时显示 |
亮度调节 |
256级手动/自动 |
||
|
驱动芯片型号 |
缓冲器74HC245、译码7258、双锁存恒流IC |
||||
